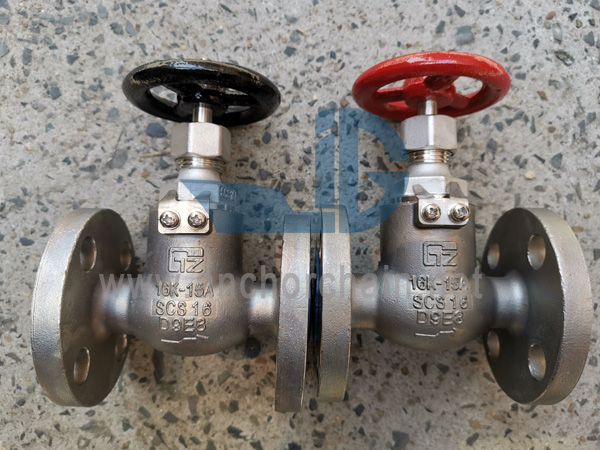

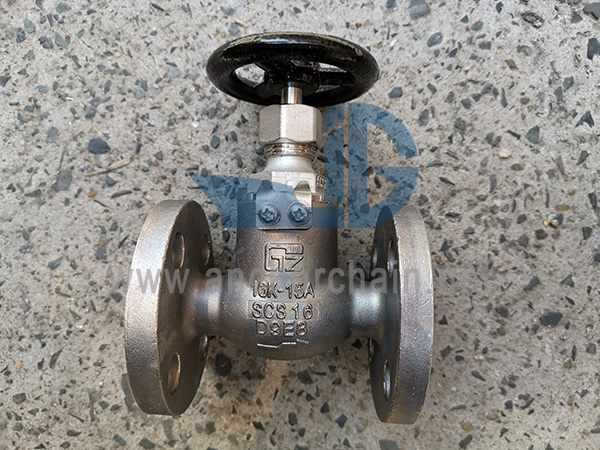

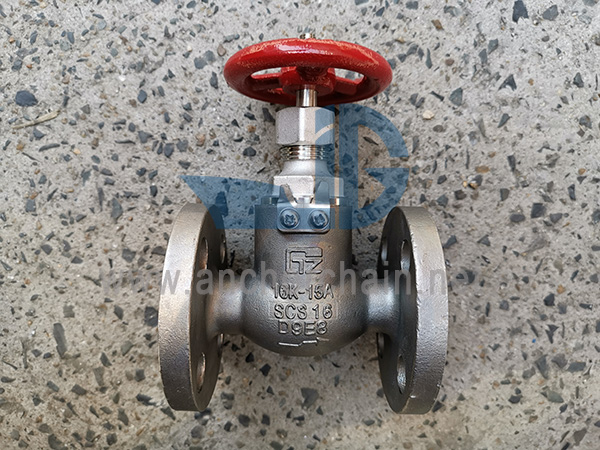

JIS F 7303 16K SCS16 Шаровые клапаны из нержавеющей стали Стандарт конструкции: JIS F7303-1996Стандарт испытаний: JIS F7400-1996Испытательное давление: Корпус-3,3 МПа, седло-2,42 МПа Размер фланца согласно JIS B2220-16K
Размер фланца согласно JIS B2220-16K
Главный Материал:
1-Корпус: Нержавеющая сталь SCS16）/SUS316L
2-диск: Нержавеющая сталь SCS16）/SUS316L
3 штока: нержавеющая сталь SCS16x/SUS316L
4-Крышка: нержавеющая сталь SCS16x/SUS316L
5-маховик: чугун (FC200)
| Код ИМПА | Размер | L | D | C | № отверстия под болт | h | t | H | Д2 |
| 750141 | 15 | 110 | 95 | 70 | 4 | 15 | 12 | 130 | 80 |
| 750142 | 20 | 120 | 100 | 75 | 4 | 15 | 14 | 140 | 100 |
| 750143 | 25 | 130 | 125 | 90 | 4 | 19 | 14 | 160 | 125 |
| 750144 | 32 | 160 | 135 | 100 | 4 | 19 | 16 | 170 | 125 |
| 750145 | 40 | 180 | 140 | 105 | 4 | 19 | 16 | 190 | 140 |
