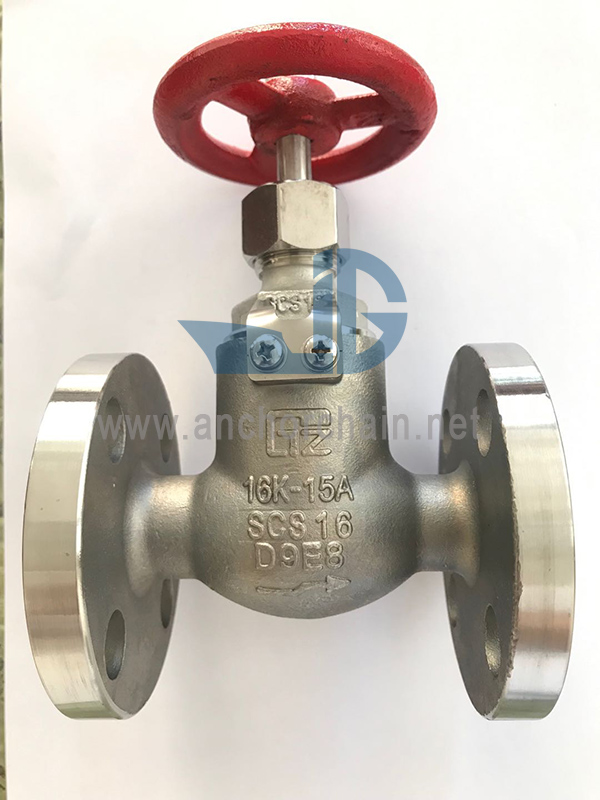

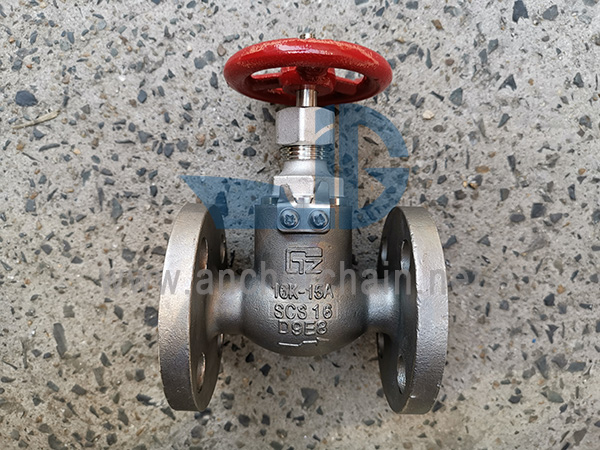

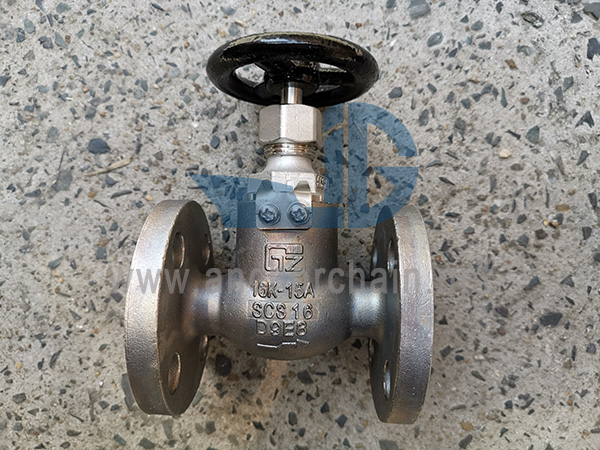

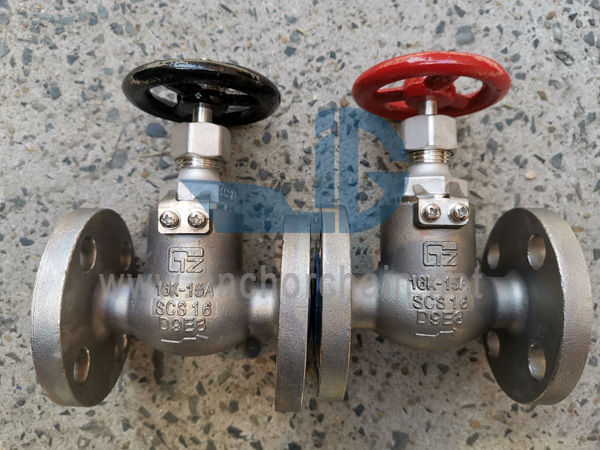

JIS F 7301 5K SCS16 Шаровые клапаны из нержавеющей сталиМорской шаровой клапан из нержавеющей стали или морской латунный шаровой клапан можно назвать морским запорным клапаном из нержавеющей стали/латуни.
*DN15-DN40 с резьбовой крышкой, DN50-DN65 с резьбовой крышкой
Главный Материал:
1-Корпус: Нержавеющая сталь SCS16)/SUS316L
2-диск: Нержавеющая сталь SCS16)/SUS316L
3 штока: нержавеющая сталь SCS16x/SUS316L
4-Крышка: нержавеющая сталь SCS16x/SUS316L
5-маховик: чугун (FC200)
Код ИМПА | Размер | Лицом к лицу (L) | Диаметр фланца (Д) | Шаг (С) | № отверстия под болт | h | t | H | Д2 |
750121 | 15 | 100 | 80 | 60 | 4 | 12 | 9 | 130 | 80 |
750122 | 20 | 110 | 85 | 65 | 4 | 12 | 10 | 140 | 100 |
750123 | 25 | 120 | 95 | 75 | 4 | 12 | 10 | 160 | 125 |
750124 | 32 | 140 | 115 | 90 | 4 | 15 | 12 | 170 | 125 |
750125 | 40 | 160 | 120 | 95 | 4 | 15 | 12 | 190 | 140 |
750126 | 50 | 210 | 130 | 105 | 4 | 15 | 14 | 235 | 140 |
750127 | 65 | 250 | 155 | 130 | 4 | 15 | 14 | 260 | 160 |
