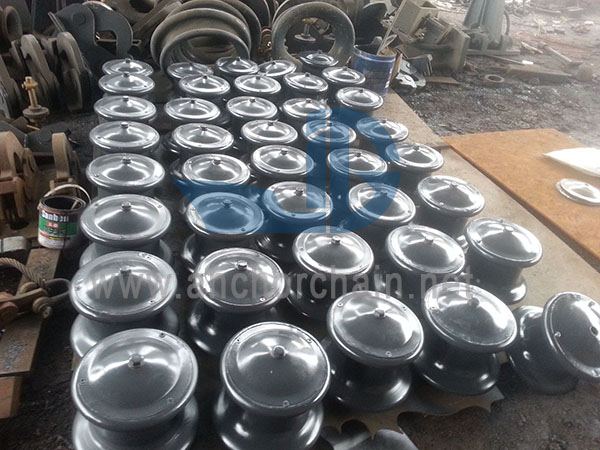

Вертикальный направляющий шкивПоворотный направляющий: направляющий для направления кабеля и изменения направления или ограничения его экспортного положения, а также уменьшения трения между кабелем и корпусом, основной роликовый направляющий элемент, зажим Роликовый направляющий элемент, роликовый направляющий кабель открытого типа, поворотный направляющий элемент на 360° и так далее.

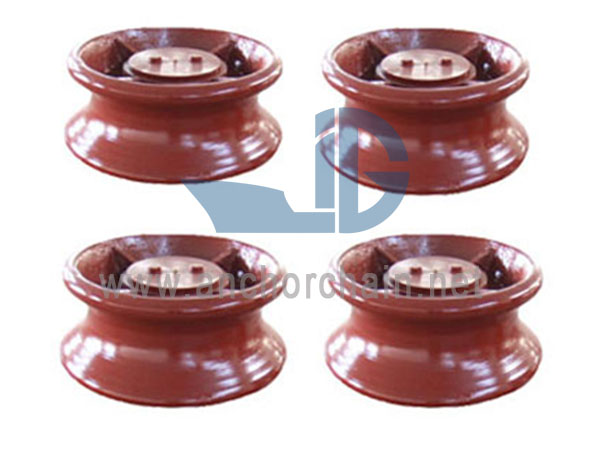

Вертикальный ведущий шкив
Поворотная направляющая: направляющая для направления кабеля и изменения направления или ограничения его экспортного положения, а также уменьшения трения между кабелем и корпусом, основной роликовой направляющей, скобой роликовой направляющей, роликовой направляющей открытого типа, 360-градусной поворотной направляющей и в ближайшее время.
Поворотный клюз, включающий в себя кронштейн, главный цилиндр и средства направления троса указанного главного цилиндра с возможностью свободного вращения вокруг своей центральной оси, расположенной на кронштейне, при этом основной трубчатый корпус снабжен сквозным отверстием вдоль его центральной оси; Направляющее тросовое устройство содержит два крайних фанерных отрезка и два параллельных набора шкивов, расположенных рядом друг с другом фанерными, фанерно закрепленными вертикально, расположенными на передней поверхности главного цилиндра; использование главного цилиндра и колеса, так что интегрированная конструкция, компактная структура, небольшое пространство, могут быть легко применены к небольшим судам; Между тем, кабельная направляющая головки блока цилиндров может свободно вращаться вокруг главной оси, поэтому обеспечивает высокую гибкость для удовлетворения потребностей различных ориентаций кабельной направляющей, значительно улучшая скорость направляющей, экономя большое количество оборудования и трудовых ресурсов; передний кожух из фанеры, чтобы кабель был более гладким, избегая края стали для повреждения кабеля трением.
Чертеж 461 463 вертикальных и горизонтальных ведущих шкивов
|
Рисунок № |
Ведущий шкив Инвентарный № |
Диаметр шкива (дюймы) |
Стандартный каждый (IBS) |
Вес каждого (фунтов) |
Размеры (дюймы) |
|||
|
A |
B |
C |
D |
|||||
|
461-18 |
239753 |
18 |
7/8 |
500 |
12.00 |
20.00 |
11.00 |
1.50 |
|
461-24 |
131574 |
24 |
1-1/4 |
500 |
15.00 |
26.00 |
14.00 |
1.50 |
|
461-26 |
238120 |
26 |
1-1/2 |
660 |
16.00 |
28.00 |
15.00 |
1.50 |
|
461-36 |
148389 |
36 |
1-5/8 |
850 |
20.00 |
36.00 |
19.50 |
2.00 |
|
461-40 |
136285 |
40 |
2 |
2006 |
23.00 |
42.00 |
22.50 |
2.00 |
|
461-42 |
130753 |
42 |
2-1/2 |
4000 |
28.00 |
52.00 |
25.50 |
2.50 |
|
463-26 |
4440359 |
26 |
1 |
988 |
33.00 |
33.00 |
3.75 |
1.50 |
|
463-30 |
1404377 |
30 |
1-1/4 |
1225 |
37.00 |
37.00 |
3.50 |
1.50 |
|
463-36 |
146522 |
36 |
1-1/2 |
1900 |
43.00 |
43.00 |
3.50 |
1.50 |
|
463-42 |
1406525 |
42 |
1-3/4 |
2975 |
50.00 |
50.00 |
4.38 |
2.00 |
|
463-48 |
131583 |
48 |
2 |
3600 |
55.00 |
55.00 |
4.63 |
2.00 |
|
463-60 |
123164 |
60 |
2-1/2 |
6400 |
68.00 |
68.00 |
5.75 |
2.00 |
